Mesurer avec précision la résistance de contact des contacts en cuivre est crucial pour garantir les performances et la fiabilité des systèmes électriques. En tant que fournisseur de confiance de contacts en cuivre, nous comprenons l'importance de cette mesure et nous nous engageons à fournir des produits de haute qualité répondant aux normes les plus strictes. Dans ce blog, nous explorerons les méthodes et les considérations permettant de mesurer avec précision la résistance de contact des contacts en cuivre.
Comprendre la résistance de contact
La résistance de contact est la résistance qui apparaît à l’interface entre deux conducteurs lorsqu’ils sont en contact. Dans le cas des contacts en cuivre, cela peut être affecté par plusieurs facteurs, notamment l'état de surface des contacts, la force de contact, la présence de contaminants et la température. Une résistance de contact élevée peut entraîner une augmentation des pertes de puissance, une surchauffe et une réduction des performances électriques, ce qui peut finalement entraîner des pannes du système.
Importance d'une mesure précise
Une mesure précise de la résistance de contact est essentielle pour plusieurs raisons. Premièrement, cela contribue au contrôle de la qualité pendant le processus de fabrication. En mesurant la résistance de contact des contacts en cuivre, nous pouvons garantir qu'ils répondent aux exigences spécifiées et identifier rapidement tout problème potentiel. Deuxièmement, il est crucial pour prédire les performances des systèmes électriques. Une résistance de contact élevée peut provoquer des chutes de tension et des pertes de puissance, ce qui peut affecter l'efficacité et la fiabilité du système. Enfin, une mesure précise peut également aider à résoudre les problèmes électriques. Si un système rencontre des problèmes de performances, la mesure de la résistance de contact peut aider à identifier si le problème vient des contacts.
Méthodes de mesure de la résistance de contact
Méthode à quatre fils (Kelvin)
La méthode à quatre fils, également connue sous le nom de méthode Kelvin, est l'un des moyens les plus précis de mesurer la résistance de contact. Dans cette méthode, deux fils porteurs de courant sont utilisés pour faire passer un courant connu à travers les contacts, et deux fils de détection de tension sont utilisés pour mesurer la chute de tension aux bornes des contacts. En séparant les chemins de détection du courant et de la tension, la résistance des cordons de mesure est éliminée de la mesure, ce qui permet une lecture plus précise.
Pour effectuer la mesure à quatre fils, une source de courant constant est connectée aux contacts via les fils porteurs de courant. La chute de tension aux bornes des contacts est ensuite mesurée à l'aide d'un voltmètre à haute impédance connecté aux fils de détection de tension. La résistance de contact est calculée à l'aide de la loi d'Ohm (R = V/I), où V est la chute de tension mesurée et I le courant appliqué.
Méthode à deux fils
La méthode à deux fils est une méthode plus simple et plus couramment utilisée pour mesurer la résistance de contact. Dans cette méthode, les deux mêmes fils sont utilisés pour faire passer le courant à travers les contacts et mesurer la chute de tension. Cependant, cette méthode présente une limite car elle inclut la résistance des cordons de mesure dans la mesure globale. Par conséquent, elle est moins précise que la méthode à quatre fils, en particulier lors de la mesure de faibles résistances de contact.
La méthode à deux fils convient aux applications dans lesquelles un haut niveau de précision n'est pas requis ou lors de la mesure de résistances de contact relativement élevées. Pour minimiser l'erreur causée par la résistance du fil, des fils courts et épais doivent être utilisés et la mesure doit être calibrée si possible.
Facteurs affectant la précision des mesures
État des surfaces
L'état de surface des contacts en cuivre a un impact significatif sur la mesure de la résistance de contact. L'oxydation, la contamination et la rugosité peuvent toutes augmenter la résistance de contact. Avant de mesurer, les contacts doivent être soigneusement nettoyés pour éliminer toute saleté, graisse ou couche d'oxyde. Cela peut être fait à l'aide d'un produit de nettoyage approprié et d'une brosse ou d'un chiffon doux.
Force de contact
La force de contact entre les deux conducteurs affecte la surface de contact et la pression à l’interface, qui à son tour affecte la résistance de contact. Une force de contact plus élevée entraîne généralement une résistance de contact plus faible car elle augmente la zone de contact et réduit la résistance de contact grâce à une meilleure connexion électrique. Lors de la mesure de la résistance de contact, il est important de s'assurer que la force de contact est constante et comprise dans la plage spécifiée.
Température
La température peut également affecter la résistance des contacts en cuivre. À mesure que la température augmente, la résistance du cuivre augmente généralement. Il est donc important de mesurer la résistance de contact à une température stable et, si nécessaire, de corriger la mesure des variations de température. Certains équipements de mesure avancés peuvent compenser automatiquement les changements de température.
Nos produits et leur impact sur la résistance de contact

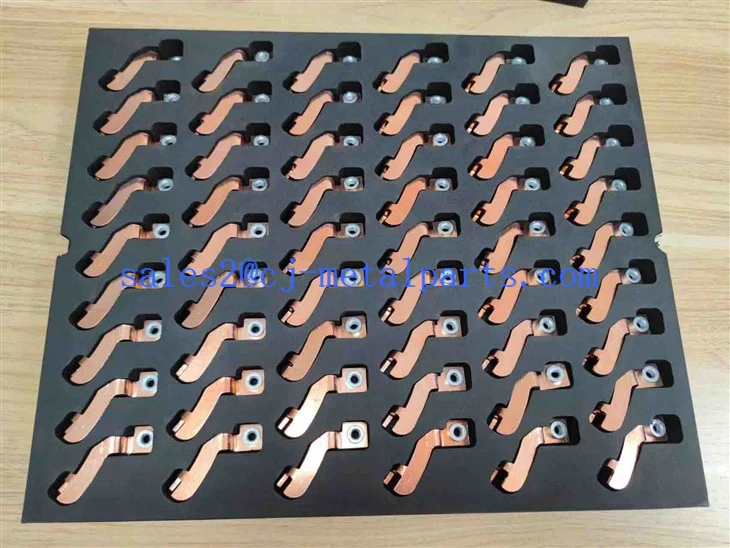

En tant que fournisseur de contacts en cuivre, nous proposons une large gamme de produits, notammentEstampage en laiton,Pièces de presse à emboutir, etJeu de barres flexible en cuivre. Nos produits sont fabriqués à partir de matériaux en cuivre de haute qualité et de processus de fabrication avancés pour garantir une faible résistance de contact et une fiabilité élevée.
Nous utilisons des mesures de contrôle de qualité strictes pendant le processus de fabrication pour garantir que la finition de surface de nos contacts en cuivre est lisse et exempte de contaminants. Cela permet de minimiser la résistance de contact et d'améliorer les performances des contacts. De plus, nos produits sont conçus pour résister à une certaine gamme de forces de contact, garantissant ainsi des connexions électriques cohérentes et fiables.
Considérations pour mesurer nos contacts en cuivre
Lors de la mesure de la résistance de contact de nos contacts en cuivre, il est important de suivre les méthodes de mesure appropriées et de prendre en compte les facteurs mentionnés ci-dessus. Par exemple, lorsque vous utilisez la méthode à quatre fils, assurez-vous que les fils porteurs de courant et de détection de tension sont correctement connectés aux contacts. Lors du nettoyage des contacts, utilisez un produit nettoyant compatible avec le cuivre pour éviter tout dommage aux contacts.
Il est également recommandé d'effectuer plusieurs mesures en différents points des contacts pour garantir l'uniformité de la résistance de contact. Si la résistance de contact varie considérablement entre différents points, cela peut indiquer un problème avec la surface de contact ou le processus de fabrication.
Conclusion
Mesurer avec précision la résistance de contact des contacts en cuivre est un aspect essentiel pour garantir les performances et la fiabilité des systèmes électriques. En utilisant des méthodes de mesure appropriées telles que la méthode à quatre fils (Kelvin) et en tenant compte de facteurs tels que l'état de surface, la force de contact et la température, nous pouvons obtenir des mesures précises.
En tant que fournisseur de contacts en cuivre, nous nous engageons à fournir des produits de haute qualité avec une faible résistance de contact. NotreEstampage en laiton,Pièces de presse à emboutir, etJeu de barres flexible en cuivresont conçus et fabriqués pour répondre aux normes les plus élevées.
Si vous avez besoin de contacts en cuivre de haute qualité ou si vous avez des questions concernant la mesure de la résistance de contact, nous vous encourageons à nous contacter pour l'achat et d'autres discussions. Notre équipe d’experts est prête à vous aider à trouver les meilleures solutions pour vos besoins en matière de système électrique.
Références
- Grover, FW (1966). Calculs d'inductance : formules et tableaux de travail. Publications de Douvres.
- Boylestad, RL et Nashelsky, L. (2012). Appareils électroniques et théorie des circuits. Pearson.
- Hayt, WH et Kemmerly, JE (2007). Analyse des circuits d'ingénierie. McGraw-Colline.
